海灣GST-GBFB-200/MP3 廣播分配盤接線安裝技術

海灣GST-GBFB-200/MP3 廣播分配盤特點

海灣GST-GBFB-200/MP3 廣播分配盤是消防應急廣播系統配套產品，它與廣播功率放大器、音箱、

海灣GST-LD-8305 型輸出模塊等設備共同組成消防應急廣播系統。同時它也通過 RS485 串行總線與消防

控制器相連接，一起完成消防聯動控制。它可以同時接入最多兩路功放，以滿足工程上的最大限度

的需要。具備 SD 卡接口，可播放 SD 卡中 MP3 格式音頻進行正常廣播。作為應急廣播也兼顧了正

常廣播播音的需要，二者自由切換，應急廣播優先。

海灣GST-GBFB-200/MP3 廣播分配盤主要技術指標

（1） 工作電壓：DC24V

（2） 兩路廣播總線

（3） 可最多級聯兩臺功率放大器

（4） 使用環境：

 溫度：0℃～+40℃

 相對濕度≤95%，不結露

（5） 外形尺寸：

132.5mm（高 3U）×482.6mm（寬）×225mm（厚）

海灣GST-GBFB-200/MP3 廣播分配盤結構特征、安裝與布線

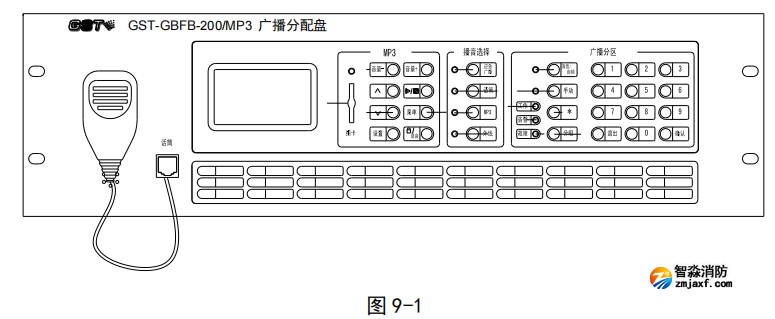

海灣GST-GBFB-200/MP3 廣播分配盤外形及結構示意圖如圖 9-1。

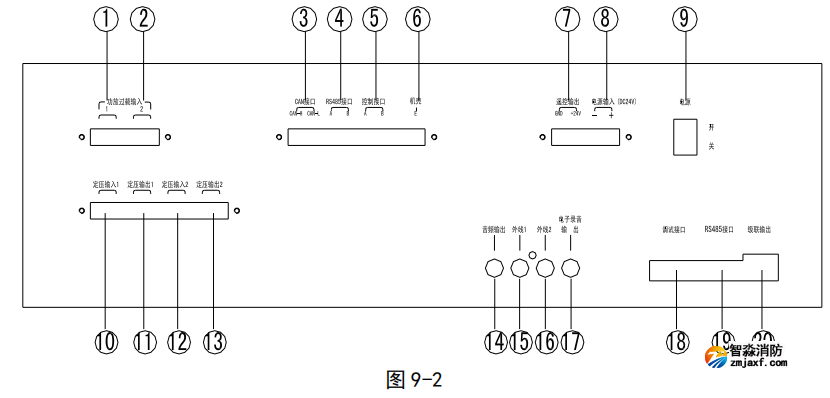

本廣播分配盤采用標準插盤結構安裝，后部示意圖如圖 9-2。

其中系統內部接線：

○1 功放過載輸入 1：與第 1 路功放的故障輸出相連接。

○2 功放過載輸入 2：與第 2 路功放的故障輸出相連接。

○3 ○4 ○19 RS485 接口：與 RS485 總線通信的消防控制器相連，用于與消防控制器通信的通

信。

○5 控制接口：預留接口。

○6 機殼地：用于與大地相連。

○7 遙控輸出：與功率放大器遙控端子相連。用于應急廣播時強行啟動功率放大器。

○8 電源輸入：本機 DC24V 電源接入端子。

○9 電源開關：開關機器使用。

○10 ○11 ○12 ○13 功放定壓輸入 1~4：第 1、2、3、4 路功率放大器音頻接入端子。

○14 音頻輸出：與功率放大器音頻輸入口相接，作為功率放大器的音源輸入。

○15 外線 1：音頻信號輸入接口。連接外置音源信號，如 CD、DVD 等。

○16 外線 2：音頻信號輸入接口。外置正常廣播音源輸入。

○17 電子錄音機輸出：電子錄音機信息輸出接口。

○18 調試接口：ISP 程序升級接口，廠家留用。

○20 級聯輸出接口：控制信號（輸出線）。該控制線與功率放大器級聯，用于想功率放大器傳遞話筒

監聽靜音及自檢信號。

布線要求：定壓輸出線采用耐火 RV 線，截面積≥1.5mm2。最大傳輸距離 1500 米。
