自動噴水滅火系統之一濕式系統
技術課堂時間到！本期給大家?guī)砹?/span>
自動噴水滅火系統之一濕式系統！一起來看看吧！
自動噴水滅火系統是指由灑水噴頭、報警閥組、水流指示裝置（水流指示器或壓力開關）等組件，以及管道、供水設施等組成，并能在發生火災時噴水的自動滅火系統。
按報警閥的形式，可分為濕式系統、干式系統、預作用系統和雨淋系統。
今天給大家介紹濕式系統

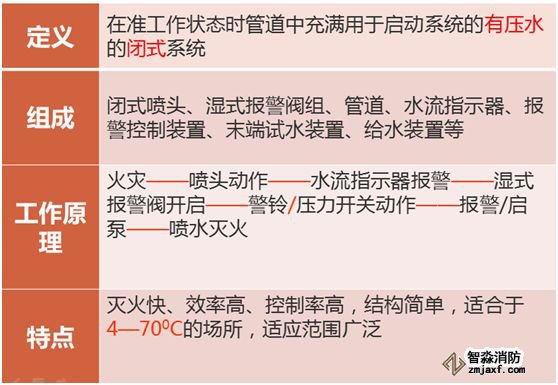

濕式系統由閉式灑水噴頭、水流指示器、濕式報警閥組以及管道和供水設施等組成，準工作狀態時管道內充滿用于啟動系統的有壓水的閉式系統。
濕式自動滅火系統應在開放一個噴頭后自動啟動。

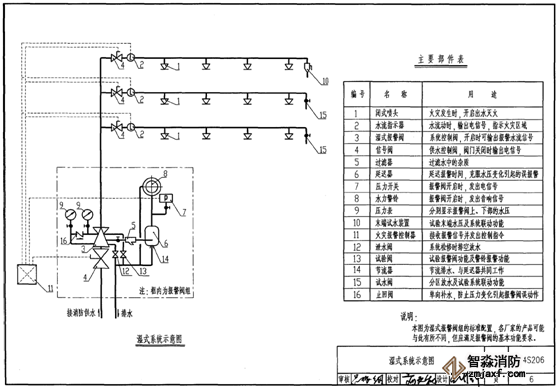

濕式系統示意圖

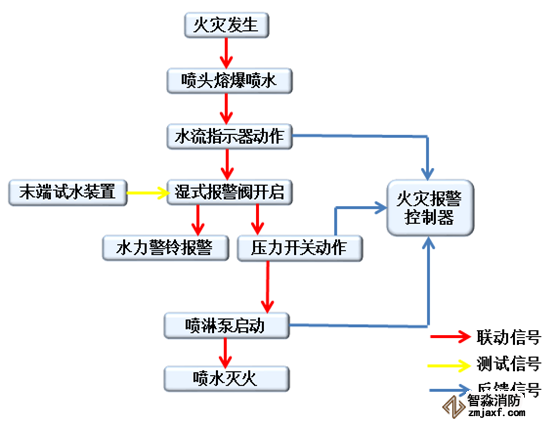

濕式系統工作示意圖

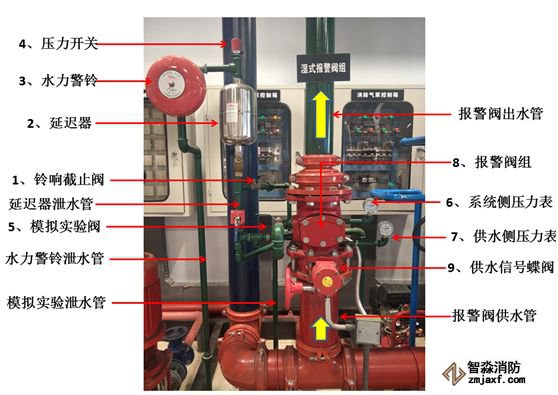

濕式報警閥組組成
濕式報警閥組各組件用途

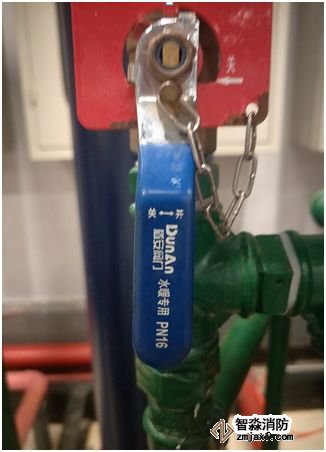

響鈴截止閥
用途：不需要水力警鈴響時，可予關閉
狀態：平時常開，需要時可關閉

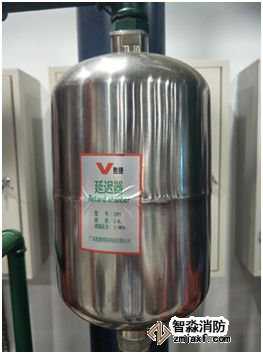

延遲器
用途：延遲水力警鈴動作時間，減少因水壓波動而造成的誤報警。
狀態：平時波動時有少量水，動作時充滿水

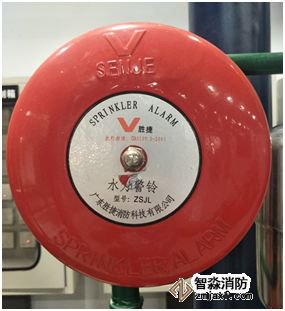

水力警鈴
用途：系統啟動后，能發出聲響的水力驅動式報警裝置。
狀態：平時不動作，動作時發出聲響

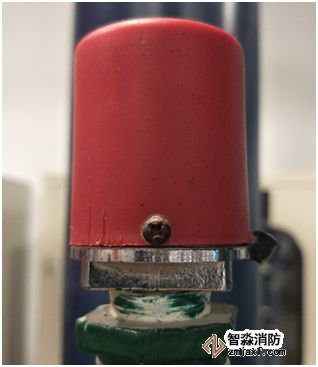

壓力開關
用途：報警閥動作后，壓力開關動作接通電觸點，可把信號傳遞給火災報警控制器。
狀態：平時觸電開啟，動作時觸電閉合

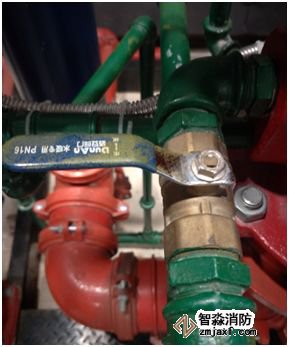

模擬試驗法
用途：泄系統側水壓，模擬火警發生
狀態：平時常閉，需要模擬試驗時開啟

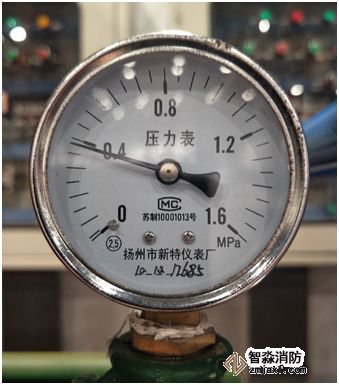

系統側壓力表
用途：測試系統側管網水壓

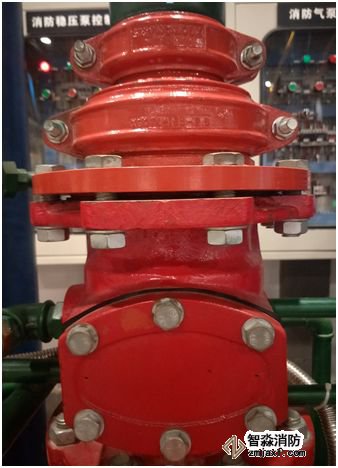

濕式報警閥組
用途：接通或切斷供水，啟動水力警鈴，防止管網內水倒流
狀態：平時常閉，動作時自動開啟

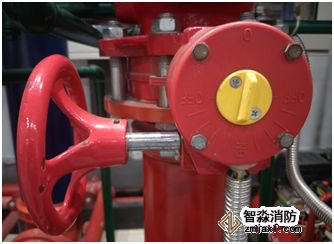

供水信號蝶閥
用途：系統檢修時使用
狀態：平時開啟，系統檢修時關閉
濕式報警閥工作圖

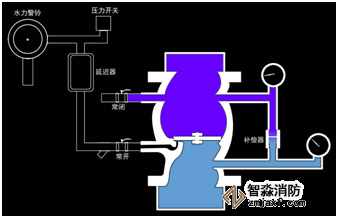

伺應狀態
由供水設備（如穩壓泵、高位水箱）供水，使系統充滿設計要求的壓力水，濕式報警閥閥瓣因自身重力而關閉。本系統在此狀態下，允許供水系統有波動，但不至于誤報。

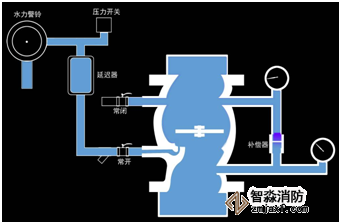

工作狀態
當保護區域內發生火災，環境溫度不斷上升，當環境溫度達到閉式噴頭動作溫度時，噴頭動作，灑水滅火。使管網一側（系統側）水壓下降，濕式報警閥閥瓣因上下壓差而開啟，向系統供水滅火。水流指示器因水流作用而動作，火災報警控制器收到水流指示器的反饋信號
而發出聲光警報顯示火災區域。同時由于濕式報警閥的開啟，使一部分水流入報警管路，通過延時器延時后水力警鈴發出報警鈴聲，同時壓力開關動作向火災報警控制器發出反饋信號，火災報警控制器通過邏輯關系啟動噴淋泵。
濕示自動噴水滅火系統的特點
結構簡單，施工、管理方便，滅火速度快，控火效率高。濕式自動噴水滅火系統適用于環境溫度大于4°C和小于70 °C的場所。
