消防溫感接線示意圖
海灣消防溫感常用型號有：JTW-ZCD-G3N和JTW-ZOM-GST9612。本文將重點介紹海灣消防溫感探測器的接線示意圖。
JTW-ZCD-G3N感溫探測器與DZ-02探測器通用底座外形示意圖如圖1-4：
DZ-02探測器外形示意圖
底座上有4個導體片，片上帶接線端子，底座上不設定位卡，便于調整探測器報警指示燈的方向。預埋管內的探測器總線分別接在任意對角的二個接線端子上（不分極性），另一對導體片用來輔助固定探測器。
JTW-ZOM-GST9612感溫探測器與DZX-01型定位底座示意圖如圖1-8：

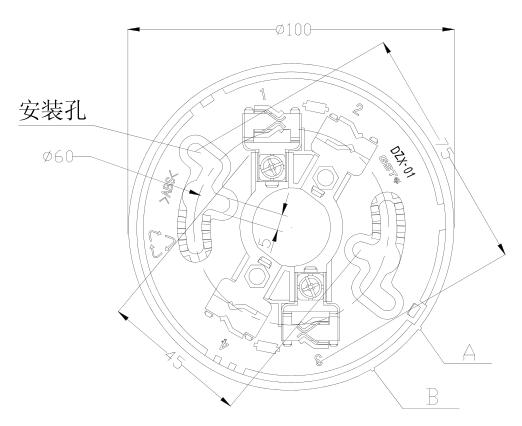

JTY-GM-GST9611定位底座示意圖
DZX-01底座上有兩個帶數(shù)字標識的接線端子，安裝時先將底座用兩個螺釘固定，然后將探測器總線分別接在接線端子1、3上（不分極性）。
JTW-ZOM-GST9612感溫探測器與DZX-01底座上均有定位凸棱，使探測器具有唯一的安裝位置。待底座安裝牢固后，將JTW-ZOM-GST9612感溫底部的凸棱C對準底座凸棱A處，順時針旋轉至凸棱B處，即可將探測器安裝在底座上。
