消防電系統安裝技術規范

一、概述

自動火災報警系統中心控制室設在消防控制中心，內設火災聯動控制柜，火災自動報警控制柜，電話廣播柜等。

整個工程根據不同的需要將各防火區劃分為若干個報警分區，分別安裝溫感、煙感火災探測器，同時在各個分區配置樓層顯示器，當火災發生時，管理人員可以通過查詢主機上顯示的地址和樓層顯示器上顯示的情況，知道火災發生的區域和具體位置。

消火栓按鈕采用編碼智能型、報警信號可直接輸入消防控制中心，消控中心接到報警信號的同時，也可以直接啟動消火栓泵。

在樓梯出口、疏散出口和其他顯眼處安裝智能手動報警按鈕，當火災發生時，可以將手動按鈕的面板玻璃擊碎，內置的報警開關動作將報警樓層和探測器報警位置顯示在消防控制室的主機上。根據消防規范要求不同場所的報警產品分別采用普通型和防爆型進行布置安裝。

二、系統要求

1、火災自動報警系統供電

火災自動報警系統供電是消防用電設備，系統供電首先應符合國家標準《建筑設計防火規范》（GB50016-2006）、《火災自動報警系統設計規范》（GB50116-98 2001版）等有關規定的基本要求。同時，根據火災自動報警系統本身的特點和實際需要，還應符合以下要求。

⑴ 火災自動報警系統應設電源和直流備用電源，且主、備電源應能自動切換。

⑵ 火災自動報警系統的主電源應采用消防電源，直流備電源宜采用火災報警控制器的專用蓄電池或集中設置的蓄電池?；馂?zāi)報警器應采用單獨的供電回路，并應保證在消防系統處于最大負載狀態下，不影響火災報警控制器的正常工作。

⑶ 火災自動報警系統中的消防通訊設備等的電源宜由UPS裝置供電，以防止突然斷電造成裝置不能正常工作。

⑷ 火災自動報警系統主電源的保護開關不應采用漏電保護開關，以防止造成系統斷電，不能正常工作。

2、火災自動報警系統布線要求火災自動報警系統的布線首先應符合一般建筑電氣系統布線的基本要求，同時，還應根據國家標準《火災自動報警系統設計規范》GB50116-98版（2001版）的規定，且符合以下要求：

⑴ 火災自動報警系統的傳輸線路和50V以下供電的控制線路，應采用電壓等級不低于交流250V的銅芯絕緣導線或銅芯電纜。采用交流220/380V的供電或控制線路應采用電壓等級不低于500V的銅芯絕緣導線或銅芯電纜。

⑵ 火災自動報警系統的傳輸線路的線芯截面選擇，除應滿足自動報警裝置技術條件的要求外，還應滿足機械強度的要求。

⑶ 火災自動報警系統的傳輸線路應采用穿金屬管，經阻燃處理的硬質塑料管或封閉線槽保護方式布線。

⑷ 消防控制、通信和報警線路采用暗敷設時，宜采用金屬管或經阻燃處理的硬質塑料管保護，并應敷設在不燃燒提的結構層內，且保護層厚度不宜小于30毫米。當采用明敷設時，應采用金屬管或金屬線槽保護，并應在金屬或金屬線槽上采取防火保護措施。采取經阻燃處理的電纜時，可不穿金屬管保護，但應敷設在電纜井或吊頂內有防火保護措施的封閉線槽內。

⑸ 火災自動報警系統用的電纜豎井，宜與電力、照明用低壓配電線路電纜豎井分別設置。

⑹ 從接線盒、線槽等處引到探測器底盒、控制設置盒、揚聲器箱的線路均應加金屬軟管保護。

⑺ 火災探測器的傳輸線路，宜選擇不同顏色的絕緣導線或電纜。同一工程中的相同用途導線的顏色應一致，接線端子應有符號。

⑻ 接線端子箱內的端子宜選擇壓接或帶錫焊點的端子板，其接線端子上應有相應的標號。

⑼ 火災自動報警系統的傳輸網絡不應與其他系統的傳輸網絡合用。

三、火災自動報警系統的施工要求

1、火災自動報警系統的施工應按照設計圖紙進行，不得隨意更改。確有必要更改的，必須在事先與有關人員協商一致情況下，經公安消防監督機構同意，并辦理必要的手續，方可更改。嚴格按照《火災自動報警系統施工及驗收規范》（GB50166-98）進行施工。

2、火災自動報警系統的布線安裝

火災自動報警系統的布線安裝應符合現行國家標準《電氣裝置安裝工程施工及驗收規范》（GB50258-96）和《智能建筑工程質量驗收規范》（GB50339-2003）的規定。

⑴在管內或線槽內的穿線，應在建筑抹灰及地面工程結束后進行。在穿線前應將管內和槽內的積水及雜物清除干凈。

⑵不同系統、不同電壓等級、不同電流類別的線路，不應穿在同一管內或線槽的同一槽孔內。

⑶導線在管內或線槽內，不應有接頭或扭結。導線的接頭，應在接線盒內焊接或用端子連接。

⑷敷設在多塵或潮濕場所管路的管口和管子連接處，均應做密封處理。

⑸管路超長時應按照有關規定在便于界限處裝設界限盒。

⑹管子入盒時，盒外側應套鎖母，內側應裝護口，在吊頂內敷設時，盒的內側均應套鎖母。

⑺在吊頂內敷設各內管線和線槽時，宜采用單獨的卡具吊裝或支撐物固定。支撐點應按照有關規定設置。

⑻火災自動報警系統導線敷設后，應對每回路的導線用500V的兆歐表測量絕緣電阻，其對地絕緣電阻值不應小于20兆歐。

3、探測器的安裝

⑴探測器的位置應按照規范要求進行設置，確保其探測效果和作用。

⑵探測器的底座應固定牢固，其導線連接必須可靠壓接或焊接。當采用焊接時，不得使用帶腐蝕性的助焊劑。

⑶探測器底座的外接線，應留有不小于15CM的余量，入端處應有明顯標志。

⑷探測器底座的穿線孔宜封堵，安裝完畢后的探測器底座應采取保護措施。

⑸探測器的確認燈，應面向便于觀察的主要入口方向。

⑹探測器即將調試時方可安裝，在安裝前應妥善保管，并應采取防塵、防潮、防腐蝕處理。

4、手動火災報警器的安裝

⑴手動火災報警按鈕，應安裝在墻上距地面（樓）面高度1.5M處。

⑵手動報警按鈕，應安裝牢固，并不得傾斜。

⑶手動火災報警按鈕的外接導線，應留有不小于10CM的余量，且在其端部應有明顯標志。

5、火災報警控制器的安裝

⑴火災報警控制器在墻上安裝時，其底邊距地（樓）面高度不小于1.5M落地安裝時，其底宜高出地坪0.1～0.2M。

⑵控制器應安裝牢固，不得傾斜。安裝在輕質墻上時，應采取加固措施。

⑶引入控制器的電纜或?qū)Ь€應符合規范要求，整齊美觀。

⑷控制器的主電源引入線，應直接與消防電源連接，嚴禁使用電源插頭。主電源應有明顯標志。

⑸控制器的接地，應牢固，并有明顯標志。

6、消防控制設備安裝

⑴消防控制設備在安裝之前，應進行功能檢測，不合格者，不得安裝。

⑵消防控制設備 的外接線，當采取金屬軟管作套管時，其長度不宜大于2米，且應采取管卡固定，其固定點間距不應大于0.5米。金屬軟管與消防控制設備的接線盒，應采用鎖母固定，并應根據配管規定接地。

⑶消防控制設備外接導線的端部，應有明顯標志。

⑷消防控制設備柜內不同電壓等級、不同電流類別的端子，應分開，并有明顯標志。

7、系統接地裝置的安裝

⑴工作接線應采用銅芯絕緣導線或電纜，不得利用鍍鋅扁鐵或金屬軟管。

⑵由消防控制室引至接地體的工作接地線，在通過墻壁時，應穿入鋼管或其他堅固的保護管。

⑶工作接地線與保護線，應分開，保護接地導體不得利用金屬軟管。

⑷接地裝置施工完成后，應及時作隱蔽工程驗收。

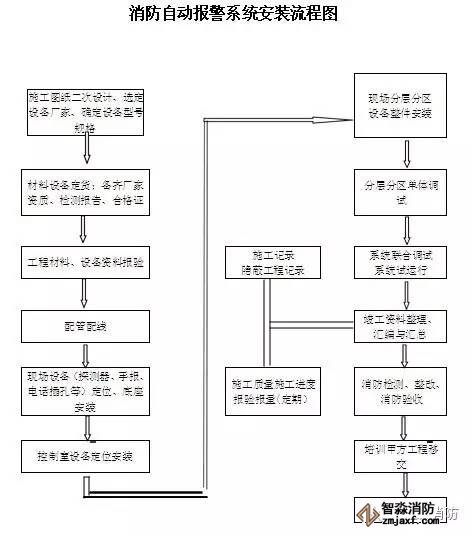

四、自動報警系統安裝流程圖
