您的位置：首頁>>產品中心>>電氣火災監控系統詳細內容海灣GST-DH9600總線隔離器
一、GST-DH9600總線隔離器概述
在總線制電氣火災監控系統中，往往會出現某一局部總線出現故障(例如短路)造成整個監控系統無法正常工作的情況。GST-DH9600總線隔離器的作用是，當總線發生故障時，將發生故障的總線部分與整個系統隔離開來，以保證系統的其它部分能夠正常工作，同時便于確定出發生故障的總線部位。當故障部分的總線修復后，隔離器可自行恢復工作，將被隔離出去的總線部分重新納入系統。
二、GST-DH9600總線隔離器產品規格
| 型號 | GST-DH9600 |
| 工作電壓 | 總線24V |
| 動作電流 | 50mA(最多可接入5個編碼設備) |
| 隔離動作確認燈 | 紅色 |
| 使用環境 |
溫度：-10℃～+50℃ 相對濕度≤95%，不結露 |
| 外形尺寸 | 120mm×80mm×39mm |
三、GST-DH9600總線隔離器結構與安裝

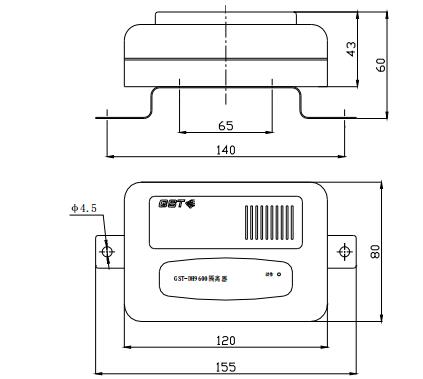

GST-DH9600總線隔離器外形示圖如下圖所示：
四、GST-DH9600總線隔離器接線

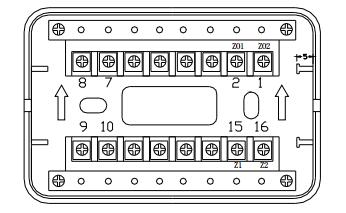

GST-DH9600總線隔離器端子示意圖如下圖所示：
其中:
Z1、Z2：無極性信號二總線輸入端子；
ZO1、ZO2：無極性信號二總線輸出端子。
GST-DH9600總線隔離器布線要求
直接與信號二總線連接，無需其它布線。可選用截面積≥1.0mm2的阻燃RVS雙絞線。
